母线残压保持装置是我公司研发的一种基于自有专利技术：“涡能致动机构的快速开关”，配以先进的“快速短路故障甄别与指令”中枢系统的成套保护装置，用于快速隔离短路点所在故障支路对母线电压的影响，切断正常运行支路中异步电动机磁场能量的衰减通路，抑制电源恢复时异步电机重启时的起动电流对母线的冲击，保障母线对非故障支路的负荷连续不间断供电。不仅维持了母线残压，保护其它重要负载不受一条支路短路故障的影响，也具有支路断路器全部功能，同时对该母线主变压器短路电流冲击产生的损害大大降低，变压器得到很好的保护，同时对其分支母线以下的断路器遮断容量要求也相应大大降低。


概述：

在图1中，当d点短路电流被断路器k遮断以后，母线电压进入恢复期，所有控制回路未断开的在网异步电动机直接启动，同时电机群需系统提供给自身额定电流总和的5~7倍的无功电流，再次造成对系统的强烈电流冲击。

冲击电流在该系统变压器和线路的阻抗上会形成较大的压降，影响了电机转速恢复，并延长了过流时间，导致系统最终崩溃，从而发生大面积停机停电的恶性事件。

产品优点;

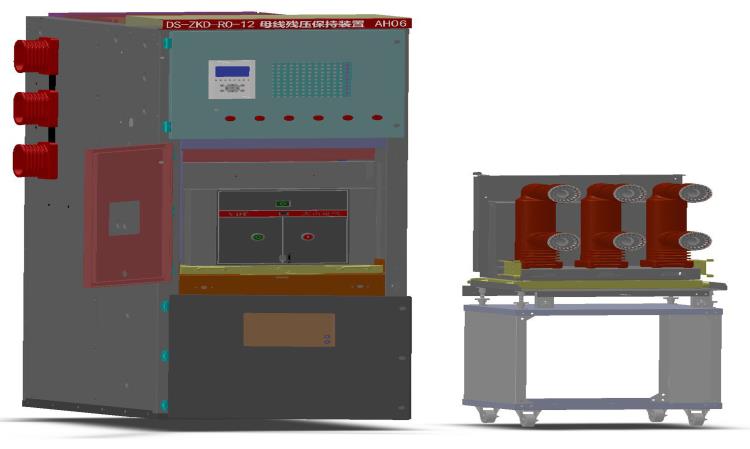

本装置主要由特种快速开关(VDF，见图5)、测控单元（DSZK-8010见图6)、限流阻抗(DSXK见图7)、切离开关、微机综合保护装置、电流互感器等构成,其典型一次系统原理图见图8，装置总装实物见图9。

本装置外形设计与行业标准的KYN28(61)一致，主要部件VDF也与VS1或ZN85外形一致，安装方式也一致，便于用户现场组柜以及项目的技术改造等。

工作原理与功能：
正常工作时，后备开关、快速开关处于合闸状态;
当发生短路故障时，DSZK测控单元通过电流互感器测到短路电流，经“短路故障快速判断算法"判断出故障，立即发出快速开关分闸指令，将装置中阻抗投入线路，补偿本支路因短路而损失的阻抗，将本支路电流从短路值限制到额定电流以内，从而维持了母线的剩余电压，保障母线对其它未发生短路故障的支路连续供电。
若故障点d被切除后，本支路负荷恢复，电流会发生至少50%的变化，控制器立即发出母保开关合闸的指令，恢复本支路的正常供电;若故障点d切除失败，控制器在故障后200ms向切离开关发出分闸指令，协助微机综保实施后备保护动作，并在300ms时命令母保开关合闸，退出母保阻抗，完成一次母线残压保持功能操作。

装置中的阻抗线性度好，并且吸收能量大，装置兼顾支路断路器功能，可省去支路断路器。对于开断电流小于40kA,并且额定电流小于等于4000A的可设计为铠装移开式结构，方便与用户开关柜并柜，既保留原开关柜所有的重要功能，即：开断、正常操作、综合保护及通讯等功能，并有明显的断口，便于检修。

测控单元通过罗克线圈，监视支路电流，当短路电流大于设定值，高速DSP通过专用算法1～2ms内快速精确的预测出三相电流的有效值，并发出动作信号。
装置中的换流器在2～3ms内快速开断，短路电流换流进入限流高阻抗中，限制短路电流，短路电流幅值大大降低。
本装置可在支路设备发生短路故障6～16ms内，将母线残压保持在额定电压的95%以上，保证了其他无故障支路敏感负载的正常工作。同时主变压器等设备所受到的短路D1(见图3)切除后，测控单元检测支路电流接近额定电流时立即给换流器命令，10ms内限流高阻抗退出，系统即可恢复正常运行。 发生短路故障的支路在发生

使用环境:
周围空气温度
   最高：≤+50℃，且在24小时之内测得的平均值≤35℃ ；最低：≥－40℃
周围空气湿度
   在24小时之内测得的：相对湿度平均值≤95%；水蒸气压力平均值 ≤2.2kPa
   月相对湿度平均值≤90%；月水蒸气压力平均值≤1.8kPa

地震烈度：8度（水平加速度0.25g,垂直加速度0.105g)

海拔：≤2000m
周围空气没有明显受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染
超出以上要求之特殊条件用户可与生产商协商确定。
